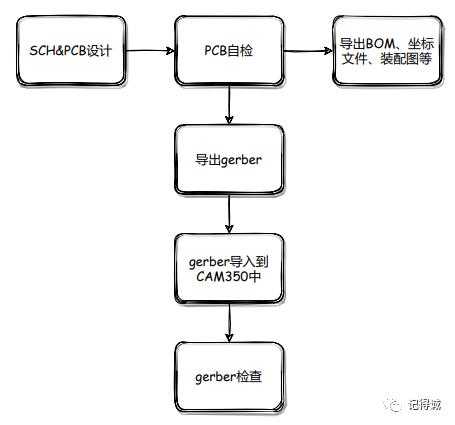

我们正常设计PCB是如下的过程，PCB完成之后，会有一个自检，检查OK后，再导出gerber文件，gerber文件再导入到CAM350里面进行检查。
在我看来，这中间有很多痛点：
PCB设计软件虽带规则检查，但选项少且不够直观清晰，容易漏查；
gerber里面有很多文件，人工导出有犯错风险且麻烦；
CAM350检查gerber，是靠人工，容错率很低；
PCB软件导出生产资料（BOM、坐标文件、装配图等）繁琐；
今天推荐的工具，我用了有一段时间了，有了它，你可以将CAM350扔进回收站了，有效解决以上4个痛点。
相信很多人已经在用了，没错，就是华秋DFM！

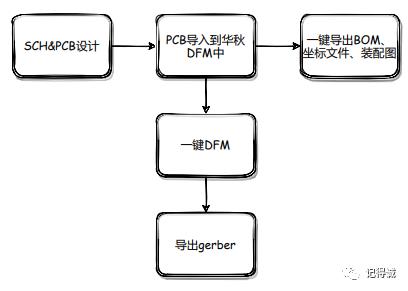

有了DFM软件的加持，整个PCB流程会简化成下面这个样子。
他的功能非常强大，待我一一道来。

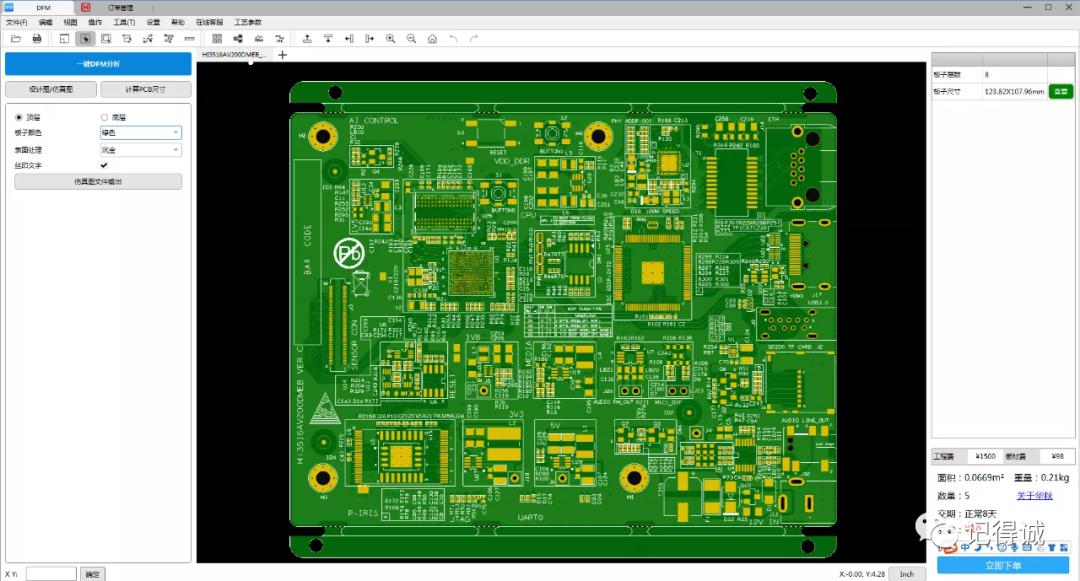

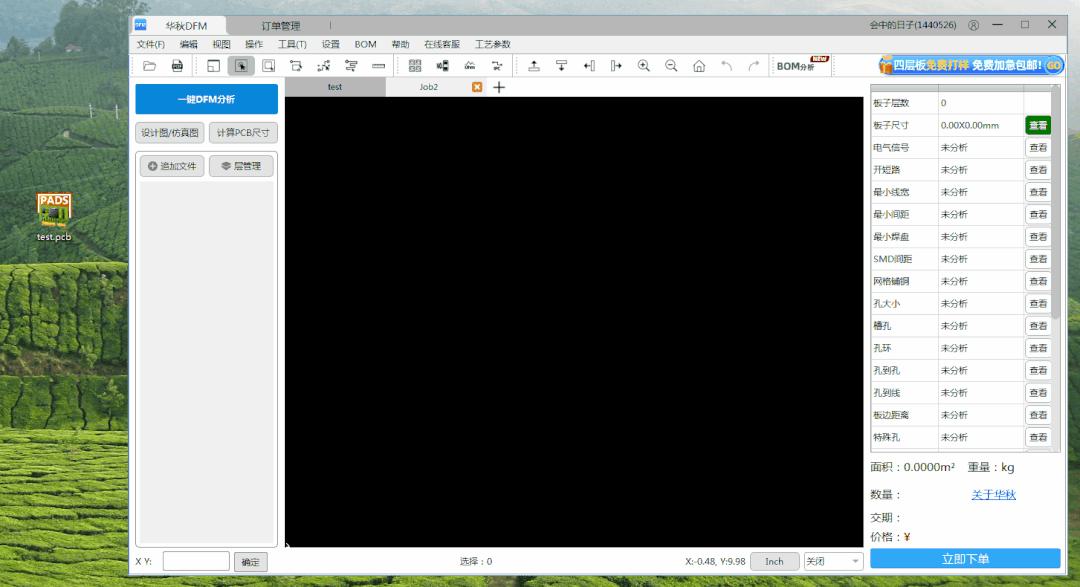

1、可直接导入PCB文件，CAM350貌似只能导入GERBER。

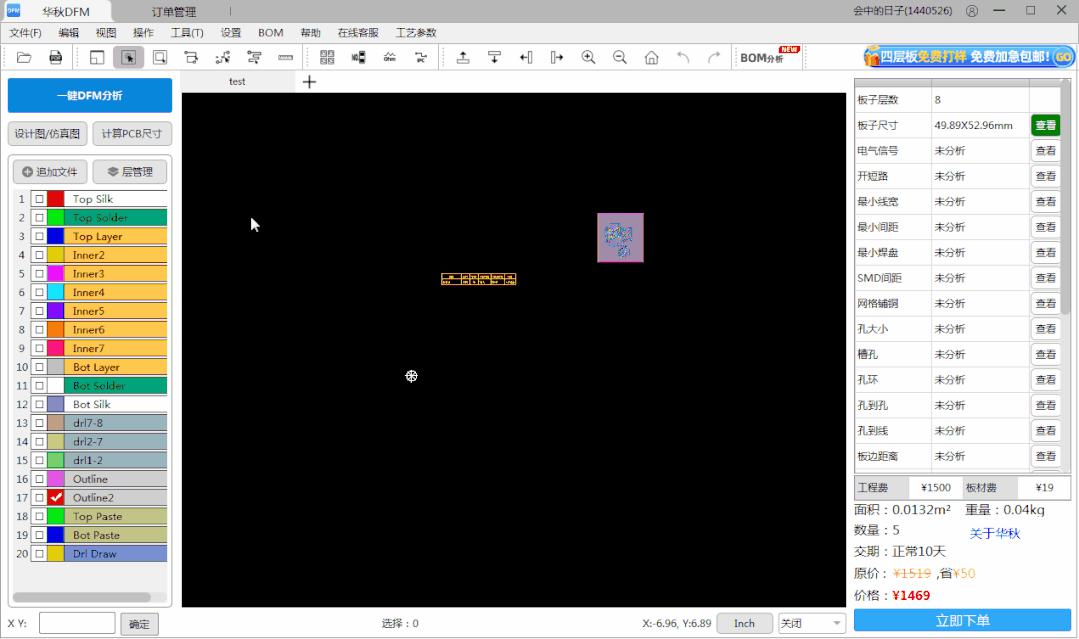

我导入了一个PADS格式的8层PCB，第一次解析时间较长，后面再导入，也就需要4秒左右。
像主流的Allegro、Altium、Protel、PADS、ODB、Gerber等格式，这个DFM都可以解析。
2、导入PCB之后，一键DFM分析，右边会显示分析的结果。

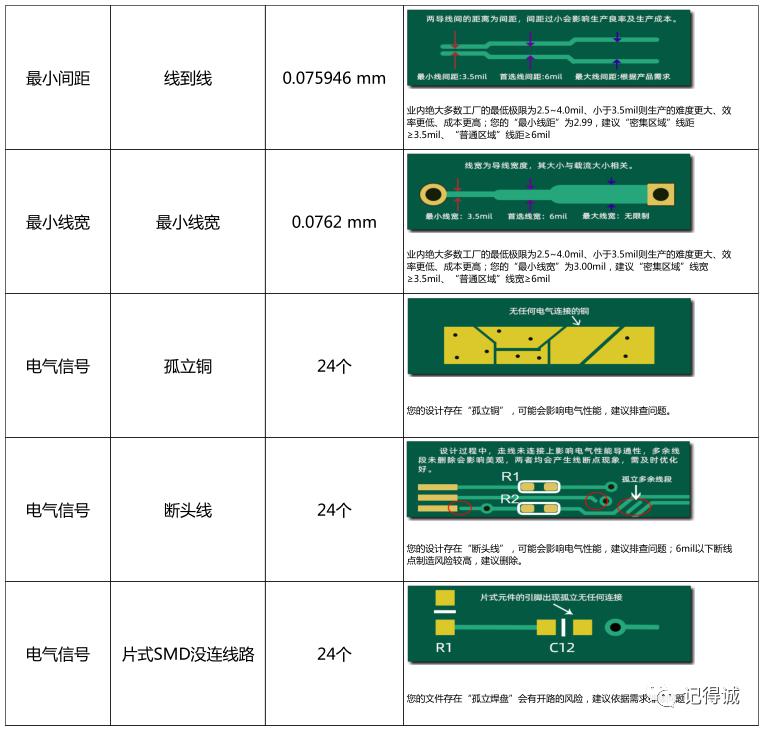

也可以一键输出完整的分析报告，包括间距、孤铜、直角走线、断头线等等，PDF报告中会给出PCB的修改建议，这些在CAM350上想都不敢想。
3、华秋DFM支持一键导出BOM、一键导出gerber、一键导出PDF装配图、一键导出坐标文件，这四个一键非常省事，如果在PCB软件中导出这四份资料，我相信得花费不少时间。
4、支持仿真实物图模式，再也没有被孔支配的恐惧了，金属化孔，非金属化孔，还是焊盘都一目了然。
更多精彩的功能，可以下载体验，真的能大大提高工作效率，提高容错率。
华秋DFM下载地址（需在电脑端打开）：https://dfm.elecfans.com/uploads/software/promoter/hqdfm_yjgcs2.zip
你也可以通过软件web版登录快速体验：
https://dfm.elecfans.com/viewer/?from=yjgcs2
