纹波噪声的产生
随着SWITCH的开关，电感中的电流也是在输出电流的有效值上下波动的。所以在输出端也会出现一个与SWITCH同频率的纹波，一般所说的纹波就是指这个。它与输出电容的容量和ESR有关系。这个纹波的频率与开关电源相同，为几十到几百KHz，MOS开关能到几MHz。
另外，SWITCH一般选用双极性晶体管或者MOSFET，不管是哪种，在其导通和截止的时候，都会有一个上升时间和下降时间。这时候在电路中就会出现一个与SWITCH上升下降时间的频率相同或者奇数倍频的噪声，一般为几十MHz。同样二极管D在反向恢复瞬间，其等效电路为电阻电容和电感的串联，会引起谐振，产生的噪声频率也为几十MHz。这两种噪声一般叫做高频噪声，幅值通常要比纹波大得多。
如果是AC/DC变换器，除了上述两种纹波（噪声）以外，还有AC噪声，频率是输入AC电源的频率，为50～60Hz左右。还有一种共模噪声，是由于很多开关电源的功率器件使用外壳作为散热器，产生的等效电容导致的。
纹波噪声的抑制

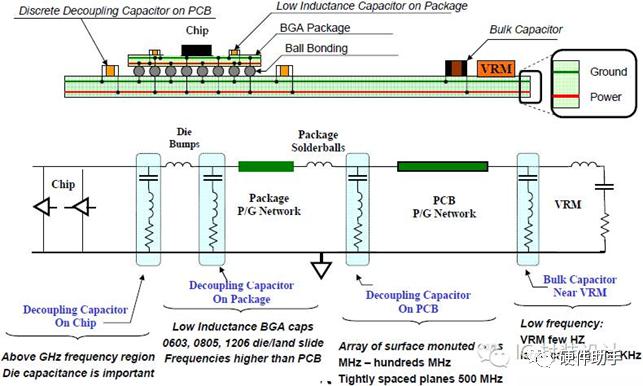

纹波和噪声从理论上和实际上都是存在的，很难消除，因此一般都是采取措施抑制或者减小纹波噪声，将其控制在芯片可接受的范围内。常见的一些纹波噪声抑制措施如下：
- 加大电感和输出电容滤波
根据开关电源的公式，电感内电流波动大小和电感值成反比，输出纹波和输出电容值成反比。所以加大电感值和输出电容值可以减小纹波。纹波电流△I可由下式算出：
可以看出，增加L值，或者提高开关频率可以减小电感内的电流波动。
同样，输出纹波与输出电容的关系：
可以看出，加大输出电容值可以减小纹波。
通常的做法，对于输出电容，使用铝电解电容以达到大容量的目的。但是电解电容在抑制高频噪声方面效果不是很好，而且ESR也比较大，所以会在它旁边并联一个陶瓷电容，来弥补铝电解电容的不足。
同时，开关电源工作时，输入端的电压Vin不变，但是电流是随开关变化的。这时输入电源不会很好地提供电流，通常在靠近电流输入端（以BucK型为例，是SWITCH附近），并联电容来提供电流。

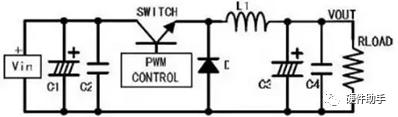

应用该对策后，BUCK型开关电源如下图所示：
上面这种做法对减小纹波的作用是有限的。因为体积限制，电感不会做的很大；输出电容增加到一定程度，对减小纹波就没有明显的效果了；增加开关频率，又会增加开关损失。
- 二级滤波

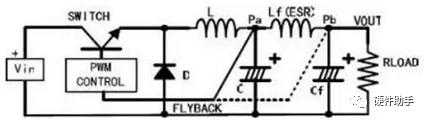

二级滤波，就是再加一级LC滤波器。LC滤波器对噪声纹波的抑制作用比较明显，根据要除去的纹波频率选择合适的电感电容构成滤波电路，一般能够很好的减小纹波。但是，这种情况下需要考虑反馈比较电压的采样点。
采样点选在LC滤波器之前（Pa），输出电压会降低。因为任何电感都有一个直流电阻，当有电流输出时，在电感上会有压降产生，导致电源的输出电压降低。而且这个压降是随输出电流变化的。
采样点选在LC滤波器之后（Pb），这样输出电压就是我们所希望得到的电压。但是这样在电源系统内部引入了一个电感和一个电容，有可能会导致系统不稳定。
- 输出之后接LDO滤波
这是减少纹波和噪声最有效的办法，输出电压恒定，不需要改变原有的反馈系统，但也是成本最高，功耗最高的办法，实际应用中一般会采取前一级使用DC/DC，后一级使用LDO的方式。
任何一款LDO都有一项指标：噪音抑制比。经过LDO之后，开关纹波一般在10mV以下。对几百KHz的开关纹波，LDO的抑制效果非常好。但在高频范围内，该LDO的效果就不那么理想了。
对于减小纹波，开关电源的PCB布线也非常关键。
- 在二极管上并电容C或RC（区别RC Snubber电路）
对于高频噪声，由于频率高幅值较大，后级滤波虽然有一定作用，但效果不明显。这方面有专门的研究，简单的做法是在二极管上并电容C或RC，或串联电感。
上图是实际用二极管的等效电路。二极管高速导通截止时，要考虑寄生参数。在二极管反向恢复期间，等效电感和等效电容成为一个RC振荡器，产生高频振荡。为了抑制这种高频振荡，需在二极管两端并联电容C或RC缓冲网络。电阻一般取10Ω-100Ω，电容取4.7pF-2.2nF。
在二极管上并联的电容C或者RC，其取值要经过反复试验才能确定。如果选用不当，反而会造成更严重的振荡。
对高频噪声要求严格的话，可以采用软开关技术。
- 二极管后接电感（EMI滤波）
这是常用的抑制高频噪声的方法。针对产生噪声的频率，选择合适的电感元件，同样能够有效地抑制噪声。需要注意的是，电感的额定电流要满足实际的要求。
